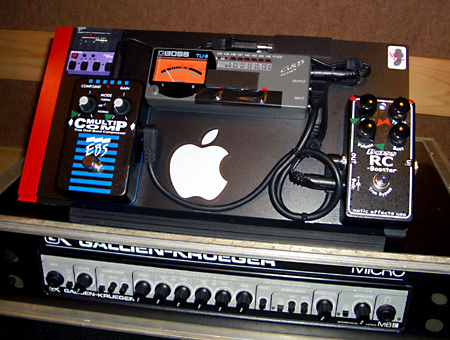

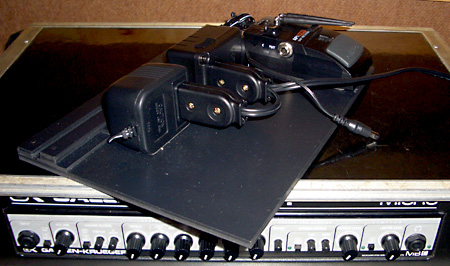

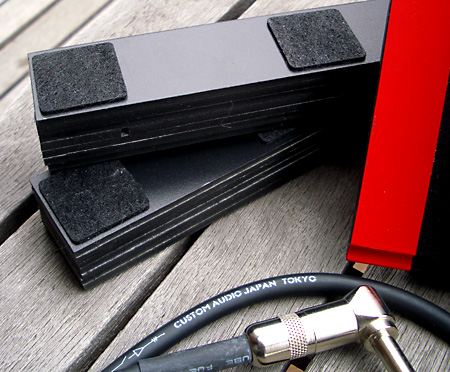

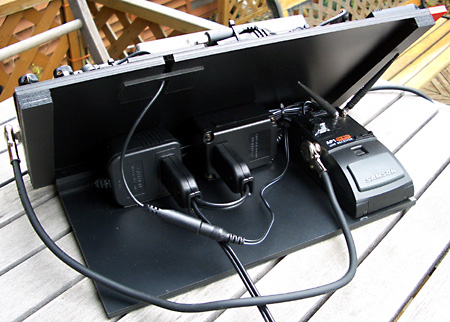

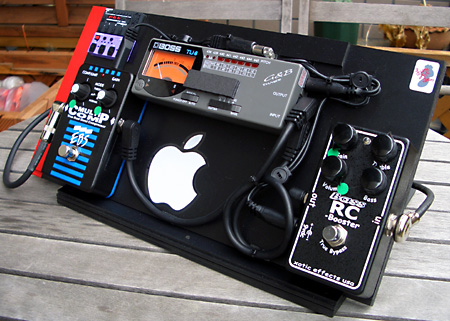

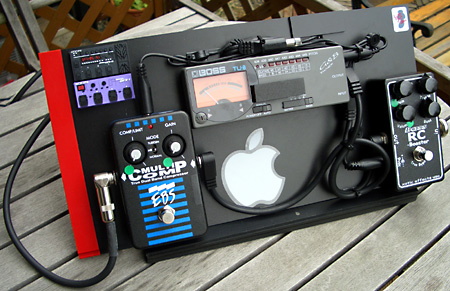

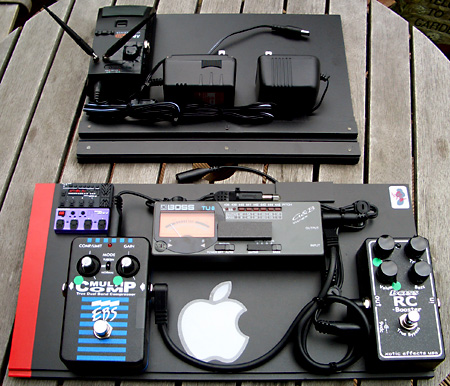

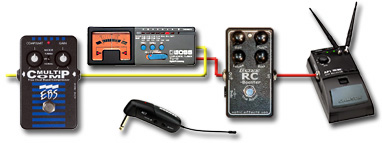

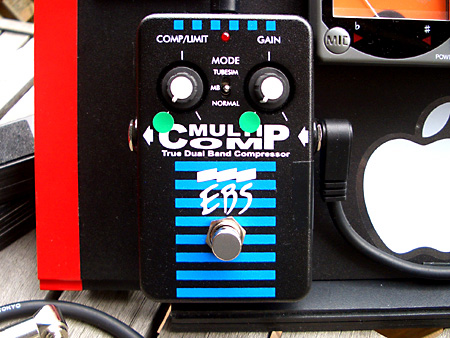

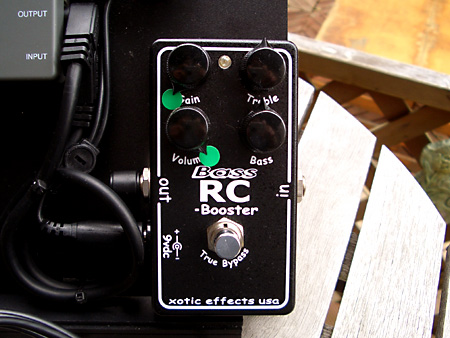

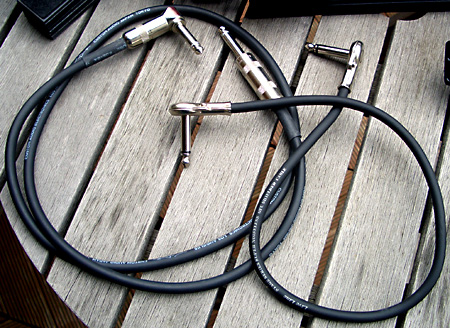

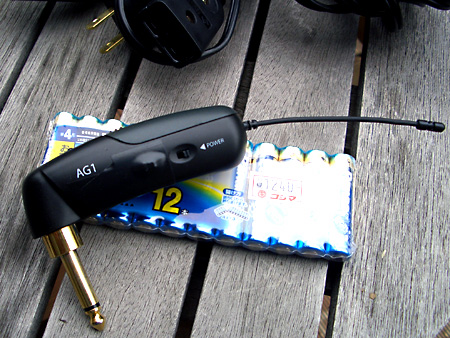

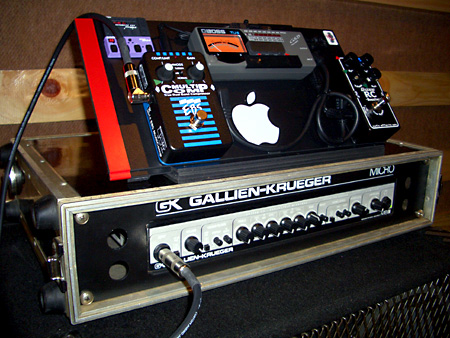

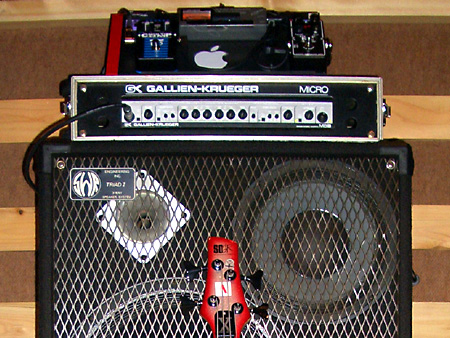

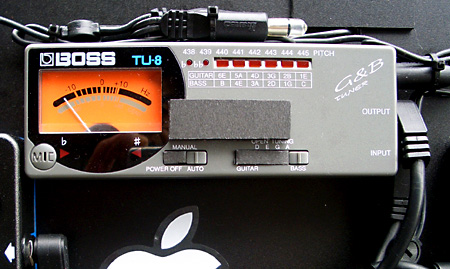

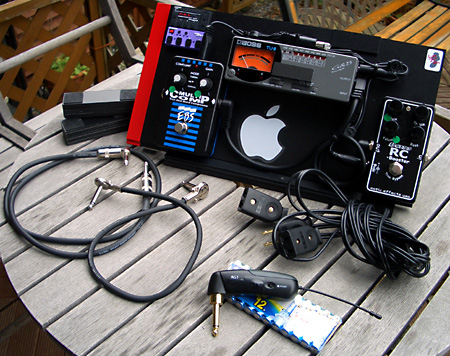

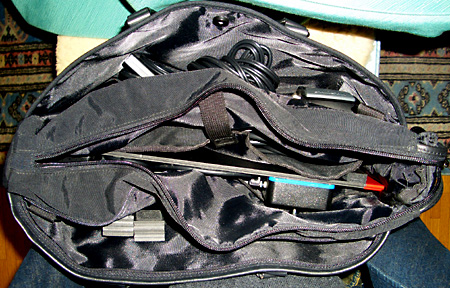

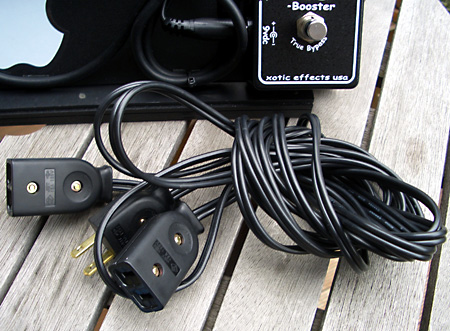

	dpGuitarSystem3 | dpBassSystem ■ dpBassSystem その３ 完成版＠某スタジオ 前頁の通りに完成したdpBassSystemだが、昔からの常識であるストンプボックスの「接続順のテーゼ＝コンプレッサーは一番最初」が最近は必ずしも正しくはないと言うことを思い出し、色々調べたり試したりした結果、Xotic RC-Booster → EBS MultiCompの順番に変更した。この点についての詳しい話はこちら。 実体配線図 その関係で気になる点を更に改良したりして出来上がり。そこで改めて細かい部分や周辺機器までを写真でまとめておくことにしよう。 画期的な2ピース・システム（思いっきりの自画自賛♪） マーキングやお遊びステッカーなどを施す 違う角度から 背面。上の写真で右側のACアダプターをEBS MultiCompに用いてもノイズレスで安心のBOSS PSA-100Pに取り替えた（詳しくはこちら）。また、メインボードを取り外して調整などで平置きした時にACアダプターケーブルを逃げるための袴を履かせた。結果的にメインボードの強度アップにもなっている 周辺機材を含めた一式 Xotic RC-Boosterの利得＝ゼロ状態はご覧の通り、ゲイン＝０、ボリューム＝フルテンである。ちなみに、トーンコントロールの効き具合が非常によいのでベースアンプはフラットな設定にしておくと使い易い 誤動作防止処理済みのTU-8 EBS MultiCompの利得＝ゼロ状態 Samson AirLineのトランスミッターにも誤動作防止処理済み。アクティブ・ピックアップ用のゲインを下げるパッド・スイッチをマスキングしたのである。筆者のベースはパッシブ・ピックアップだからスイッチが不用意にアクティブ側に切り替わると、いきなりベースの音量が15dBも下がってしまうからである。なおトランスミッターの電池が切れたら何の意味もないので超高性能で定評のあるナショナル・オキシライド単４乾電池を大量にdpBassSystem専用のギグバックのサイドポケットの中に入れてある。なお、この電池は惜しみなく取り替える 自作の二股・雌口ソケット付き電源ケーブル 「ボード → ベースアンプ」及び「メインボード → Samson AirLineのレシーバー」をそれぞれ接続するためのパッチケーブル。ケーブル類はそこそこの高級品を使用しているが、Providenceなどの馬鹿みたいに高額のケーブルには全く興味がない（買えないという話もあるが幾らなんでも高すぎるぞ、あの手のは） dpBassSystemをセットするベースアンプのヘッドの上が何らかの理由で平らではない場合に用いる「袴（はかま）」 さて、あらゆる意味で完璧♪になったdpBassSystemを早速、練習スタジオに持ち込んで動作確認並びにサウンド調整を実施した（早い話が、組み上げた翌日がバンドの練習日だっただけの話【笑】）。結論から言うとバッチリ。但し、EBS MultiCompのCOMP/LIMITは控えめにしないと、ここぞと言うときにバチーンとはじいてもアタックを押さえ込んでしまう（コンプレッサーなんだから当たり前なのだが、必要なときに必要なアタックが得られないのでは本末転倒である）ので最適値を見付けるのは少々時間が掛かりそうではある（と言うか、ノーマルな指弾きとスラップ系の場合それぞれの最適値の妥協点を見付けるのは難しいと言うこと。勿論、筆者の場合、前者優先ではあるのだが）。 ベースボードの電源を繋ぎ…… メインボードの背面から出ているACアダプターと接続する雌口コネクターをベースボードのACアダプター・ケーブルと繋ぎ、ベースボードをくるっと廻してメインボードを斜めに差し込んでやればセットアップ完了♪ COMP/LIMITの設定の最適値の模索が今後の課題 ところでエフェクターボードは可搬性が大事。我々アマチュアはローディが居るわけではないのだから、どんなに高機能・高性能・高音質であるとしても、簡便に運べなければ本末転倒もいいところである（最近、良く電車の中などでギターの入ったギグバッグと、でっかいエフェクター用ハードケースを車輪付きのキャリアーで苦労して運んでいる若者を見掛けるが、ご苦労さんとしか言いようがない。この原稿を書いている時点で54歳の筆者がそんなことをやったら一発で重篤な腰痛になって寝込んでしまうだろう【爆】）。dpGuitarSystem2は仕事でも使う軽量アタッシェに入るように設計したが、dpBassSystemは以前にUNIQLOで購入した軽量バッグに入るように設計した。このバッグは元々はPowerBook G4を持ち運ぶために買ったものだが、最近はPBG4は滅多に持ち出さないから、これからはdpBassSystem専用のギグバッグになるわけである。 dpBassSystemはUNIQLOの2,980円のバッグにバッチリ収まる 上から見たところ。分解できるから全部、入っちゃう♪ EBS AB Xotic Effects USA
