毒林檎談義:iPod & iPhone
■ その18:SHURE E3cの更なる改良
2011.06.15[水]追記
日々雑感 - DoromPATIO

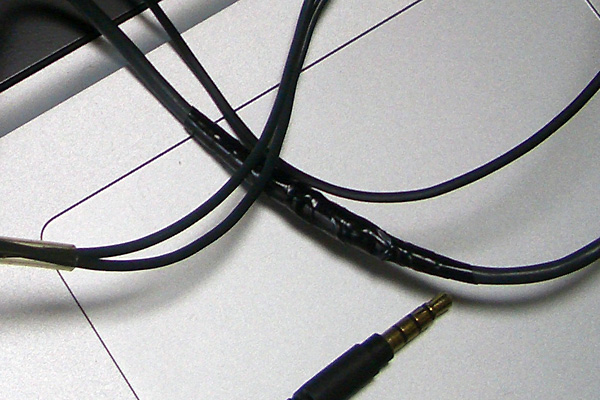

美しくない (ー_ーメ

iPhone 3Gと供に愛用する高性能インナー・イヤー型ヘッドセット=SHURE E3c(+audio-technica製のアダプター)であるが、長すぎるケーブルをぶった切って、いつもの3Mのプラスティック・テープで巻いた状態には若干の問題があった。
  • 見た目が美しくない
  • テープを巻いた部分が固いので首に当たる感触が良くない

こーゆーことは使う度に感じることなので非常ぉ〜に宜しくない。なのでどうにかしなければいけないと思っていたのだが、それから早、一年。こう言う細かい工作で最終的な仕上げを綺麗にしなければならないことって言うのはついつい後回しになるのである。美しくないし感触は良くないが音質的には=つまり実用上は大きな問題ではないからである。

だがしかし。引っ越しも落ち着いたので、とうとう着手した。その顛末は下記の如し。

と言うわけで、まず、カッターなどを使ってグルグル巻きのテープを剥がす。これが結構、大変。中の配線を活かしたままで剥がそうとすると、1年間でテープはかなり固着しちゃっているからである。

日々雑感 - DoromPATIO

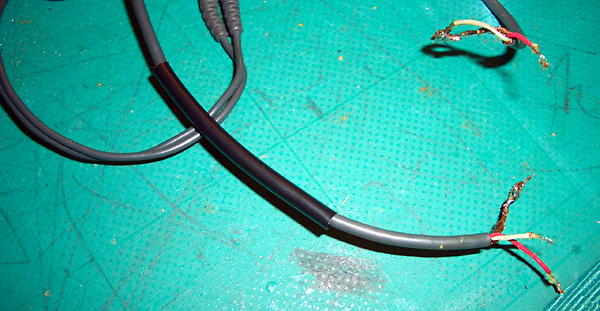

テープを剥がし、ハンダを溶かし、再配線の前に熱収縮チューブを通しておく

剥がしたらハンダを溶かし、一端、配線をバラす。そして適切な長さに切断した適切な太さの「熱収縮チューブ」を通し、配線をやり直す。ショートすると最悪なので絶縁に留意する。この工作の肝は配線する前に熱収縮チューブをくぐらせておくこと。それを忘れると最初からやり直しになる【爆】。
日々雑感 - DoromPATIO

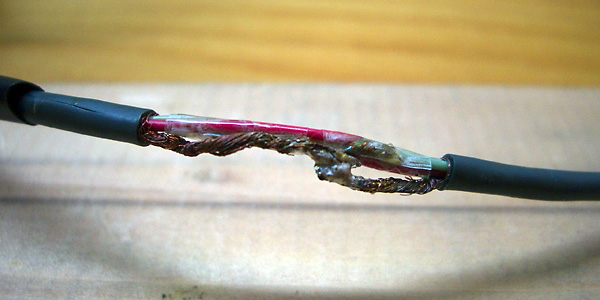

ホットとコールドはそれぞれ別々にセロテープで覆ってショートしないようにする
日々雑感 - DoromPATIO
収縮チューブを被せる途中の状態
日々雑感 - DoromPATIO

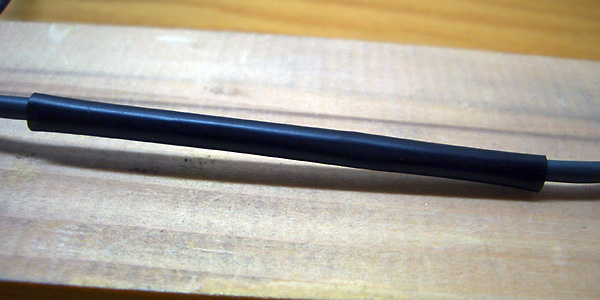

接合部がちょうど真ん中に来るように収縮チューブの位置を決める

次はヘア・ドライヤーの出番。高温状態で丁寧にチューブの部分を熱すると、名前の通り、そして下の写真の通り、熱収縮チューブは見事に収縮して、しっかりと配線部分並びにその両側の外皮部分を周囲から包み込むように圧着してくれる。しかも、収縮後も熱収縮チューブは固くならないので、ケーブル全体のしなやかさが保たれるのである。
日々雑感 - DoromPATIO

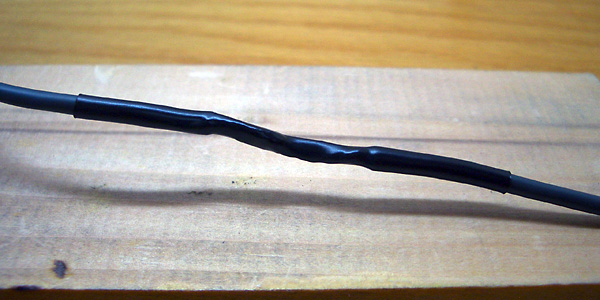

収縮後の状態。もう動かない
日々雑感 - DoromPATIO

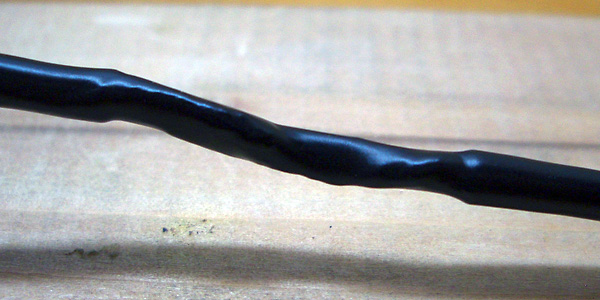

接合部のアップ。収縮によりしっかり押さえられているのが判る。見た目も綺麗

かくして、ルック&フィールの画期的改善大作戦大成功ぉ〜♪ 購入してから6年と2ヶ月が経過したSHURE E3c君はまだまだまだまだ現役で活躍するのであーる。
日々雑感 - DoromPATIO

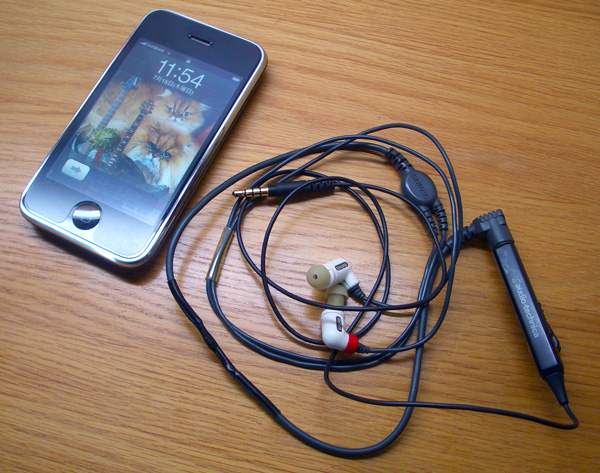

すっきりぃ〜♪ (^^)v
日々雑感 - DoromPATIO

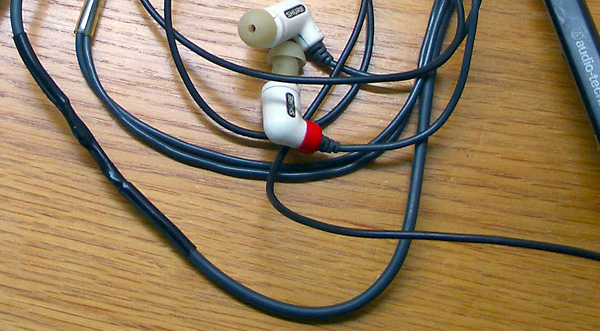

今回の工作部分のアップ。美しいぃ〜♪ (^^)v


Appleはイースターエッグと呼ばれるジョーク系の裏メニューで有名だが、Googleも負けてはいない。iPhoneで「tilt(傾斜)」を検索すると、なんと検索結果画面が斜めって表示されるのだ【笑】。これはHTML5の成せる技なのかな【??】
日々雑感 - DoromPATIO

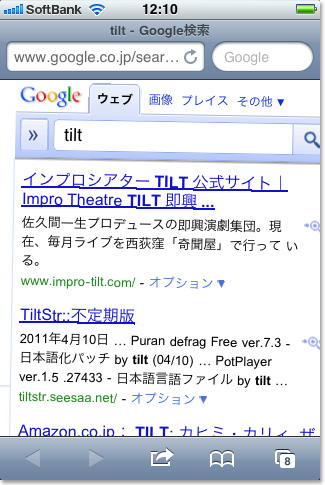

確かに傾いている【爆】
